Ultraschall-Durchflussmesser flowTrans US W01

Ultraschall-Durchflussmesser – flowTrans US W01

Icon pressure druck sensor high resolution hohe Auflösung
großer Messbereich
Icon flow meter Durchflussmesser
geringster Druckverlust







Modell

flowTrans US W01

Typ

Standard

Durchflussmenge
Material

PPSU

Anschluss

G1" (DN15)
G1 1/4" (DN20)
G1 1/2" (DN25)
G2" (DN32)

Dichtung

EPDM

Signal

Puls, 4-20mA

Optionen

Standard

Individuelle Anfrage

Ihre spezifische Konfiguration ist nicht dabei, Sie sind auf der Suche nach einer Sonderlösung oder benötigen hohe Stückzahlen? Unser Team freut sich auf Ihre individuelle Aufgabenstellung.

Schreiben Sie uns.

Funktionsbeschreibung

Der Ultraschall-Durchflussmesser JUMO flowTRANS US W01 ermöglicht eine zuverlässige und präzise Messung des Volumenstroms von leitfähigen und nichtleitfähigen Flüssigkeiten. Dank des bewährten Ultraschall-Laufzeitverfahrens erfolgt die Durchflussmessung verschleißfrei und ohne bewegliche Teile, wodurch der Sensor besonders wartungsarm und langlebig ist.

Das Gerät eignet sich ideal für industrielle Anwendungen wie Wasseraufbereitung, Kühlkreisläufe, Umkehrosmose oder Abwasseranlagen. Durch das metallfreie Gehäuse ist der Durchflussmesser auch für korrosive Umgebungen geeignet.

Der Sensor wird direkt inline in die Rohrleitung integriert und kann dank G-Außengewinde mit integrierter Dichtung schnell und einfach installiert werden. Die Messwerte können über einen Analog- oder Impulsausgang an eine SPS oder ein übergeordnetes Prozessleitsystem übertragen werden.



Vorteile des Ultraschall-Durchflussmessers

  • Verschleißfreie Messung ohne bewegliche Teile

  • Geeignet für leitfähige und nichtleitfähige Flüssigkeiten

  • Hohe Messgenauigkeit bei wasserähnlichen Medien

  • Metallfreies Gehäuse – ideal für korrosive Medien

  • Einfache Installation dank Inline-Bauweise

  • Analog- und Impulsausgang zur Anbindung an Steuerungen

  • LED-Statusanzeige zur schnellen Betriebsüberwachung

Typische Einsatzbereiche

  • Wasseraufbereitung

  • Umkehrosmose-Anlagen

  • Meerwasserentsalzung

  • Waschwasserrückgewinnung

  • Kühlkreisläufe und Kühltürme

  • Industrie- und Prozessanlagen

Funktionsprinzip der Ultraschall-Durchflussmessung

Der Durchflussmesser arbeitet nach dem Laufzeitdifferenzverfahren. Zwei Ultraschallsensoren senden Schallimpulse durch das Medium – einmal in Fließrichtung und einmal entgegen der Fließrichtung.

Fließt das Medium, verändert sich die Laufzeit der Schallwellen. Aus dieser Laufzeitdifferenz wird die mittlere Strömungsgeschwindigkeit berechnet und daraus der Volumenstrom bestimmt. Dieses Messprinzip ermöglicht eine präzise und wartungsfreie Durchflussmessung auch bei variierenden Durchflussraten.

Produktdetails

Prozessanschlus Außengewinde ISO 228DN15 bis DN32
Messbereich0 bis 62,5 l/min (DN15) | 0 bis 105 l/min (DN20) | 0 bis 160 l/min (DN25) | 0 bis 260 l/min (DN32)
Messgenauigkeit2% vom Messwert
Produktberührtes MaterialPPSU
AusgangPuls, 4 bis 20 mA
Mediumstemperatur-20 bis +80 °C

Nenndruck

DN 15, DN 20, DN 25PN 16
DN 32PN 10

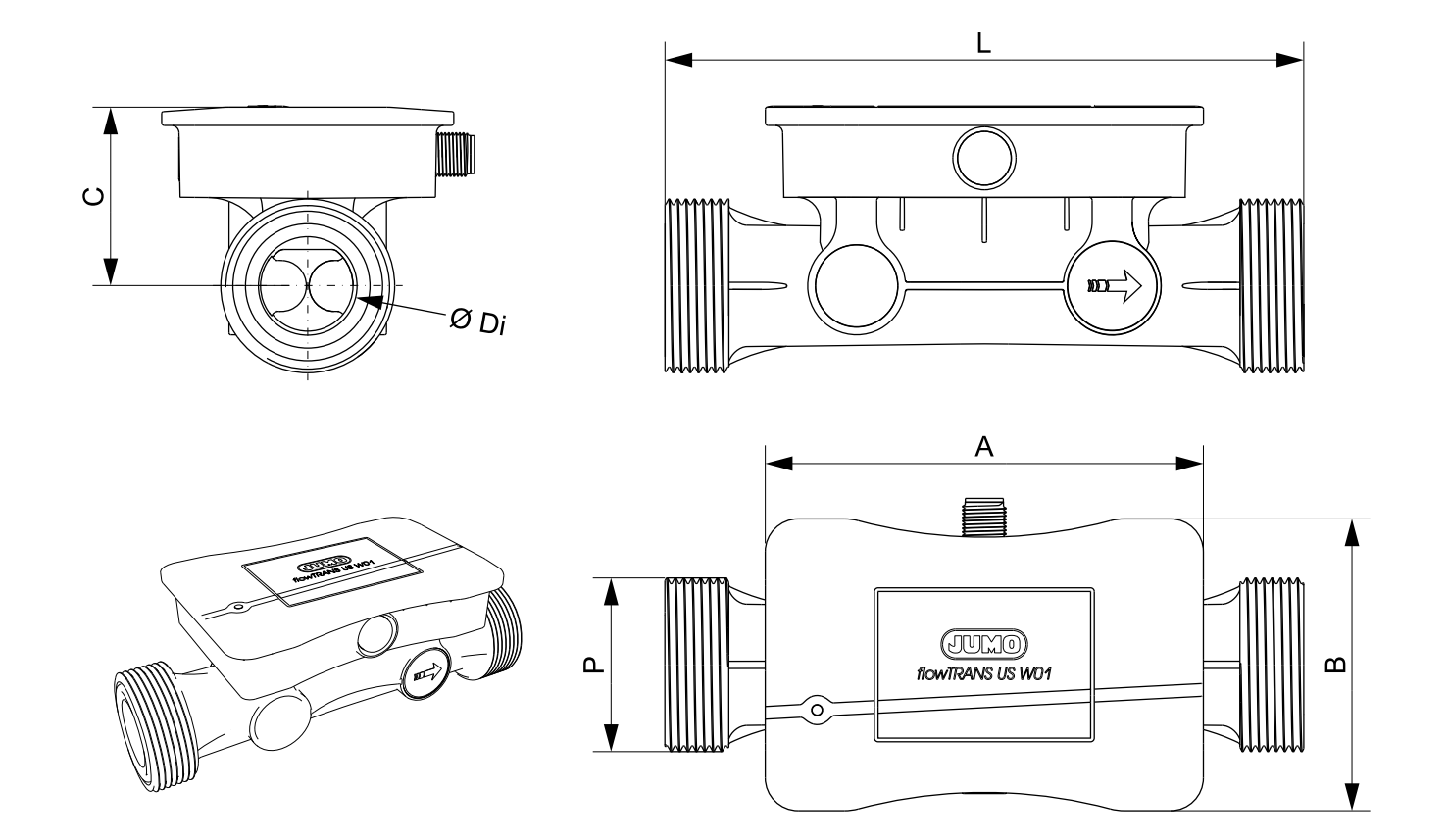

Abmessungen

Dimensionen JUMO flowTrans US W01
NennweiteØ Di [mm]PA [mm]B [mm]C [mm]L [mm]
DN 1516,5G 11208043,5155
DN 2021,5G1 1/41208046165
DN 2527G 1 1/21208049175
DN 3234G 21208052,5185
